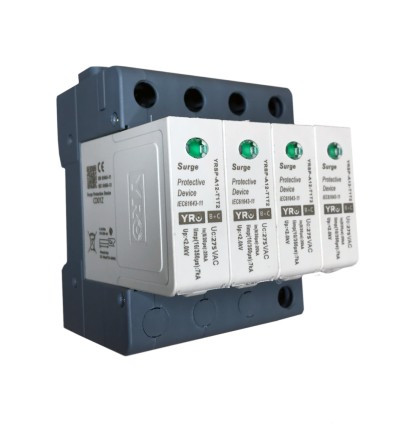

Обмежувач перенапруги YRO SP-A12 (4P) T1+T2

YRO YRSP-A2 T1+T2 275/20 (4+0) 4P — це комбінований обмежувач перенапруги класів I та II (T1 + T2), здатний «перехоплювати» як потужні прямі блискавкові імпульси 10/350 µs, так і комутаційні сплески 8/20 µs. Модель формату 4 P (4+0) одночасно захищає всі три фази й нейтраль, розряджаючи надлишкову енергію безпосередньо на шину PE — ідеальне рішення для TN-S / TN-C-S систем приватних будинків, офісів, сонячних електростанцій і промислових об’єктів.

• Подвійна «броня». Імпульсний струм Iimp до 12,5 кА (10/350 µs) для кожної фази та In 20 кА / Imax 40 кА (8/20 µs) для повторних сплесків — надійний захист навіть при близькому ударі блискавки.
• Низький рівень захисту ≤ 1,5 кВ. Після спрацювання напруга на шині падає до безпечного рівня, тому інвертори, контролери й побутова електроніка працюють без стресу.
• Реакція швидше, ніж око кліпне. Час відгуку < 25 нс — імпульс просто не встигає «дійти» до чутливих схем
• Термозахист із індикатором. Два незалежні теплові розчіплювачі від’єднають зношений варистор, а червоний прапорець підкаже, коли настав час заміни.
• Корпус UL 94 V-0 та робота –40…+70 °C. Прилад зберігає ефективність у мороз, спеку й під прямим сонцем.
• Сертифікація IEC/EN 61643-11, CE. Відповідає європейським вимогам до захисту від грозових і комутаційних перенапруг.

Коли напруга на фазі перевищує 275 В, варистори миттєво переходять у провідний стан і спрямовують енергію імпульсу в заземлення. Після згасання хвилі елемент повертається у високий опір, не впливаючи на нормальну роботу мережі. Усі три фази та «нуль» захищені одночасно, тому не потрібно встановлювати окремі пристрої для кожної лінії.

• головний ввод приватного будинку чи багатоповерхівки;

• AC-сторона сонячного інвертора або зарядної станції EV;

• щити серверних, промислових конвеєрів, холодильних машин;

• автоматика насосів, котлів, компресорних станцій.

– Економія на ремонтах: одна гроза — і обладнання ціле, без дорогих плат і модулів.
– Безвідмовність системи: зменшує простої виробництва та відключення побутових приладів.
– Легкий апгрейд: встановлюється за дві-три хвилини на стандартну DIN-рейку без перепланування щита.

Захистіть свою енергосистему раз і назавжди – замовте YRO YRSP-A2 сьогодні та спіть спокійно навіть під час шаленої грози.

Особливості продукту

Пристрій захисту від перенапруг класу I+II/ типу 1+2.
Для використання в концепції зон блискавкозахисту на межі 1-2.
Основними частинами є металооксидні варистори з високою розрядною здатністю.
Надійне керування завдяки роз’єднувачу Thermo Dynamic Control.
Індикація несправності через червону позначку в оглядовому вікні.
Без контакту дистанційної сигналізації для пристрою керування.
Режим захисту L-PE, N-PE.


Технічні параметри

Модель

YRSP-A12

Захист SPD відповідно IEC 61643-11/EN 61643-11

Тип 1+2

Рівень захисту відповідає DIN VDE0675-6 Тип

B+C

Тип мережі

TT, TN

Режим захисту

L-PE, N-PE

Номінальна напруга UN

230 В змінного струму/50(60)Гц

Максимальна безперервна робоча напруга UC

275 В змінного струму/50(60)Гц

Стійкість до короткого замикання Isccr

40 кА

Постійний робочий струм IC

<20 μА

Номінальний струм навантаження IL

80 А

Залишковий струм IPE

≤20 мкА постійного струму ≤500 мкА змінного струму

Енергоспоживання в режимі очікування

≤25 мВА

Максимальний струм розряду (8/20 мкс) Imax

60 кА

Номінальний струм розряду (8/20 мкс) In

30 кА

Струм імпульсного розряду (10/350 мкс) Iimp

7 кА/12,5 кА

Рівень захисту від напруги Up

≤1,7 кВ

Опір ізоляції

> 1000 МОм

Час реакції

≤25 нс

З'єднання I/O

За допомогою гвинтової клеми: 10-35 мм за допомогою шини підключення

Тип монтажу

Симетрична рейка (EN50022/DIN46277-3)

Ступінь захисту

IP20

Матеріал корпусу

UL94V-0

Температура навколишнього середовища

-40°C~+80°C

Висота

≤2000 м (над середнім рівнем моря)

30%~90%
